Tekinimo gręžimo ir sriegimo sriegių apdorojimo būdas ir įrankių projektavimas
May 27, 2020
Palik žinutę
Apdorojant tekinimo staklės, dalys sukasi nuolat, o tai yra efektyviau nei kitos staklės. Tačiau, jei tai yra mažos dalys ir didelis jų skaičius, pakartotinis dalių montavimas ir pašalinimas ant griebtuvo užtruks ilgai, o santykinis efektyvumas sumažės. Siekiant sutrumpinti pagalbinį laiką ir pagerinti apdorojimo efektyvumą, atliekant tyrimus ir projektuojant įrankis sumontuojamas ant griebtuvo ir nuolat sukamas. Dalys atlieka tik padavimo judėjimą. Kai dalis pakeičiama, įrankis gali toliau suktis, o atsarginė dalis yra paprasta ir patogi, o laikas yra trumpas.
Bendrovė perdirbė M 20 dydžio šešiabriaunių veržlių dalių partiją, kurią reikėjo gręžti ir sriegti. Gręžtuvas ar čiaupas buvo sumontuoti ant griebtuvo, kad būtų galima pjaustyti, o dalis buvo sumontuota ant įrankio laikiklio, kad būtų galima judėti. Poveikis.
Riešutų struktūros analizė ir perdirbimo charakteristikos
Veržlės medžiaga yra 45 plienas, ruošinys yra šalto kalimo ruošinys, vidinės skylės apdirbimo atsarga yra 2 mm, o išorinis šešiakampio kontūro dydis iš esmės yra vienodas, neapdorotas. Apdorojant, pirmiausia reikia pašalinti 2 mm vidinės skylės perteklių, o tada užbaigti, norint užsukti sriegį. Apdorojant veržlės varžtą su tekinimo staklėmis, reikia užveržti vieną veržlę ant trijų žandų savaime centruojančio griebtuvo, o paskui naudoti tekinimo įrankį, kad būtų galima apdoroti vidinę skylę ir varžtą, arba įdiekite grąžtą ir bakstelėkite ant tekinimo staklės uodegos. , gręžimo būdu naudokite grąžtą. Taikant du aukščiau aprašytus būdus, ant griebtuvo montuojamas vienas veržlės ruošinys, veržlė sukasi, o pasukimo įrankis arba grąžtas (čiaupas) paduodamas į tiekimo judėjimą. Operacija kartojama, o tai reikalauja daug laiko ir reikalauja daug darbo, o apdorojimo efektyvumas yra žemas. Siekdami pagerinti apdirbimo greitį, mokslininkai nusprendė suprojektuoti paprastą įrankį, sumontuoti grąžtą arba bakstelėti ant trijų žandų savaime centruojančio griebtuvo ir atlikti sukamąjį judesį, o apdirbamoji veržlė sumontuota ant įrankio , ir tiekimo judesys sudaro apdorojimo režimą.
Gręžimo metodų ir įrankių projektavimas ir naudojimas
Pagal gręžimo ar čiaupo pasukimo idėją ir veržlės tiekimo judėjimą, įdiekite grąžtą ar čiaupą ant trijų žandų savaime centruojančio griebtuvo, suprojektuokite paprastą įrankį, sumontuokite apdirbamą veržlę įrankyje, sumontuokite įrankius ant įrankio laikiklio, naudodamiesi įrankio stulpeliu, juda ašies kryptimi, kad būtų užtikrintas tiekimo judėjimas. Gręžimo būdas ir įrankių dizainas parodyti paveikslėlyje 1.

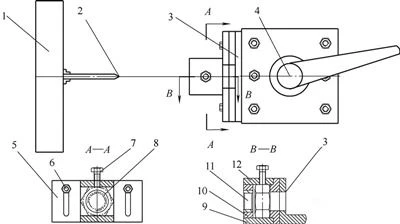

1 pav. Gręžimo būdo ir įrankių projekto eskizas
Tekinimo griebtuvas
Grąžtas
Atraminė lenkimo plokštė
Įrankių laikiklis
Jungiamoji plokštė
Sukabinimo varžtas
Nustatykite varžtą
Apdorojamas riešutas
Atraminė plokštė
Priekinė galinė plokštė
Gręžimo rankovė
Viršutinė dangčio plokštė
Veržlės tvirtinimo įrankį sudaro atraminė lenkimo plokštė 3, jungiamoji plokštė 5, jungiamasis varžtas 6, padėties nustatymo varžtas 7, grąžto įvorė { {4}}, viršutinė dengiamoji plokštelė 12, priekinė galinė plokštė 10 ir apatinė plokštė 9 ir kt. Ant staklės sumontuota atraminė lenkimo plokštė 3. įrankio statramstis, o ilgos skylės apdirbamos abiejose jungiamosios plokštės 5 pusėse, o jungiamasis varžtas 6 yra prijungtas prie laikančiosios lenkimo plokštės. Dėl ilgų skylių jungiamoji plokštė gali judėti aukštyn ir žemyn ant atraminės lenkimo plokštės, kad būtų nustatyta apdirbimo vieta. Nustatytas varžtas 7 yra sumontuotas viršutinėje dangčio plokštėje 12. Įdėjus apdirbimo veržlę į įrankį, priveržkite varžtą, kad jis užsifiksuotų. Gręžimo įvorė 11 yra įmontuota į priekinę galinę plokštę ir naudojama norint nukreipti grąžtą ar čiaupą, kad būtų užtikrintas tikslus apdorojimas. Gręžimo įvorė pagaminta iš 45 plieno ir užgesinama, kad būtų užtikrintas atsparumas dilimui. Viršutinė dangčio plokštė 12, priekinė galinė plokštė 10, apatinė plokštė 9 ir jungiamoji plokštė 5 yra integruotos suvirinant. Jos plotis yra lygus maksimaliam apdorojamos veržlės šešiakampio dydžiui.
Prieš perdirbdami, grąžtą įtaisykite ant trijų žandų savaime centruojančio griebtuvo ir užfiksuokite. Tada sumontuokite atraminę plokštę 3 ant tekinimo įrankio statramsčio ir užfiksuokite. Įdėkite įrankius į atraminę plokštę, išlyginkite ir šiek tiek priveržkite jungties varžtus.
Pirmasis gabalas yra apdorotas, įdėkite apdirbamą veržlę į įrankį iš šono, kol ji neviršija įrankio pločio, priveržkite veržimo varžtą 7 , kad pritvirtintumėte veržlę. Raskite tai teisingai. Pajudinkite jungiamąją plokštelę 5 aukštyn ir žemyn ir stumkite plokštelę įrankio laikiklyje statmenai tekinimo staklės ašiai. Nustatykite gręžimo įvorės centro ir tekinimo tekinimo centro padėtį. Patvirtinę, kad abu sutampa, priveržkite jungiamąjį varžtą 6 ir užfiksuokite slankiąją plokštę. Apdorojimo pradžioje ašis verčia grąžtą suktis ir mažą įrankio laikiklio slankiklį judina ašies kryptimi į priekį, o grąžtas nukreipia gręžimo procesą per grąžto įvorės kreiptuvą. Po to, kai grąžtas įsiskverbia į jungties plokštės angą, nustatoma, kad gręžimas baigtas. Perkelkite mažą įrankio gaubtelį atgal, grąžtas palieka įrankį, atsukite nustatytą varžtą 7, uždėkite antrąją veržlę iš šono, pirmoji veržlė išspaudžiama. Dar kartą priveržkite nustatytą varžtą 7 ir užfiksuokite veržlę. Perkelkite mažą įrankio stulpelio skaidrę ir prasidės antrasis apdorojimas. Gręžtuvas visą apdirbimo procesą sukasi ir tik ašies ašis juda. Kadangi pirmojo kūrinio taisymas buvo baigtas, vėlesniam apdorojimui nereikia taisymo proceso, o tai žymiai pagerina apdorojimo efektyvumą.
Sriegimo įrankių projektavimas
Sriegiant vidinius sriegius, siekiant išvengti perdavimo klaidos tarp varžto ir staklės čiaupo ir sukelti sriegio įsiskverbimo reiškinį, suprojektuotas specialus sriegimo įrankio griebtuvas, kaip parodyta 2 paveiksle.

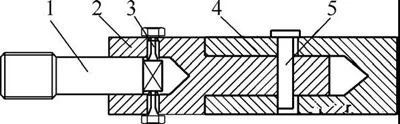

2 pav. Sriegimo įrankių konstrukcijos eskizas
Bakstelėkite
Gręžimo rankovė
Nustatykite varžtą
Spaustukas
Cilindrinis kaištis
Vienas spaustuko 4 galas sumontuotas ant trijų žandų centruojančio griebtuvo, o kitas galas sumontuotas su gręžimo įvorėmis vidinėje skylėje. Ilga skylė per ašį prasiskverbia ir apdorojama ant spaustuko, kad būtų galima naudoti su cilindriniu kaiščiu 5. Gręžimo rankovė naudojama čiaupui laikyti. Dalis pagaminta iš 45 plieno ir užgesinta. Cilindrinis kaištis 5 yra susietas su gręžimo įvorėmis, kad būtų galima nukreipti gręžimo įvorės sukimąsi, ir bendradarbiauja su ilga skylute ant spaustuko, kad grąžto įvorė galėtų 4 mm judėti ašiniu kampu. pašalinti perdavimo klaidas ir užkirsti kelią užsikimšimui. . Nustatytas varžtas 3 daugiausia skirtas čiaupui priveržti.
Bakstelėdami sriegio sagtį, pirmiausia išimkite grąžtą, įkiškite sriegimo įrankio griebtuvą ant trijų žandų savaime centravimo griebtuvo ir užfiksuokite. Įrankių laikiklyje sumontuotų įrankių padėtis nesikeičia, o veržlė, kurią reikia prisukti, įkišama į įrankį, o 1 pav. Nustatytas varžtas 7 yra priveržtas, kad būtų galima prisukti sriegį. Verpstė pasuka čiaupą, o įrankio laikiklis juda į priekį. Po to, kai pjaustomoji čiaupo dalis praeina per veržlę, verpstė pasuka įrankį atgal ir įtraukia atgal, o įrankio laikiklis juda atgal. Pirmoji veržlė yra įsriegta. Tada padėkite antrąją veržlę ir tuo pačiu išspauskite pirmąją veržlę, pakartokite aukščiau aprašytą operaciją ir pan.
Išvada
Tas pats tekinimo apdirbimo būdas, naudojant paprastus įrankius, keičiant įrankio ir jo dalių montavimo padėtį, realizuojamas įrankio pjovimo judesys ir dalių padavimo judesys, pagreitinamas pjovimo greitis, supaprastinamas darbo procesas, sutaupoma laiko ir darbo jėgos , ir žymiai pagerina apdorojimo efektyvumą.
